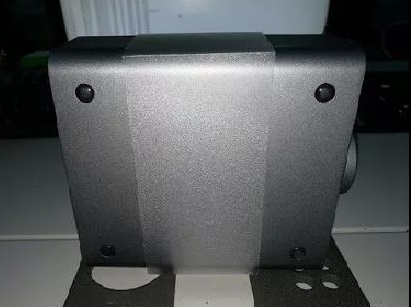

在油性涂料中做铝粉漆提高白度的几板斧：低粘度喷涂、较大的压力、低固含、涂料快干（cab）、薄涂、触变性强，都是很有效的。

但在水性漆中就发生了很大的变化，不能直接套用，要灵活运用。

1、低粘度喷涂

这样铝粉就很容易平躺下。由于水很慢干，不能加入太多水来喷涂，适当加多快干溶剂如IPA。但还是要保证高剪下的低粘度。

2、较大的压力

可以继续采用的。

3、低固含

在水性涂料中这意味着更多的水，不适合采用了。

4、涂料快干

这就是水性涂料核心的难点，铝粉躺下后，如不能快干，鳞片状的铝粉在低黏度的湿膜中可能会翻转与飘移，导致排列不均匀或是方向不一致，大幅降低涂膜的金属闪光效果。所以要想办法实现，如快干溶剂。但这已不是重点了。

5、薄涂

这个很容易做到，而且很重要。

6、触变性强

这是水性涂料的重点。

采用具有较快的黏度回复性的触变剂，对于铝粉排列与定向较有帮助。

既要高剪粘度低，还要低剪粘度高，亲水性的聚酰胺是合适的。

酰胺基团具有很强的氢键作用力可以提供触变效果，而酰胺基之间的疏水链段则可以与树脂形成缔合的网状结构，其产生的综合效果应用在水性铝粉涂料中，可以在涂膜干燥过程中限制铝粉的移动与转动进而帮助铝粉排列与定向。

7、采用银元铝粉

这个你知道的，铝粉厚度增加一倍，就不容易漂移了，就更白了，但要多加。

8、乳液或分散体的Tg高些，多用些快干和中干的成膜助剂，慢干的不要用。

  本文来自 涂料家微信公众号  原创： 小丁

• 上一篇：2022年元旦节放假通知_上海颜申化工有限公司
• 下一篇：粉末涂装中的颜色管理与应用
